Les machines de découpe de tubes offrent aujourd’hui des possibilités toujours plus avancées. Mais derrière ces performances se cache une programmation particulièrement exigeante, où le logiciel CAO/FAO joue un rôle déterminant.
Pourquoi la découpe de tubes est-elle si complexe à programmer ?
La découpe de tubes ne se résume pas à de la tôlerie en 3D
C’est une idée reçue qui peut encore persister : la découpe de tubes peut être considérée comme une simple extension de la découpe de tôle 2D. Le matériau change, une dimension supplémentaire s’ajoute, mais les principes resteraient les mêmes. En réalité, les principes sont assez différents.
Programmer une machine de découpe laser tube implique de gérer un ensemble de contraintes qui interagissent tout au long du processus de fabrication. La géométrie des pièces, la cinématique de la machine, la stratégie de découpe et les risques de collision s’influencent mutuellement. Optimiser un seul de ces aspects sans tenir compte des autres peut créer de nouvelles difficultés à une autre étape.
Les machines laser tube modernes sont plus rapides et offrent davantage de possibilités. Mais ces évolutions rendent aussi leur programmation plus complexe : le logiciel CAO/FAO doit être capable de gérer cette complexité et d’exploiter pleinement les capacités de la machine.
La diversité des tubes et profilés complexifie la programmation

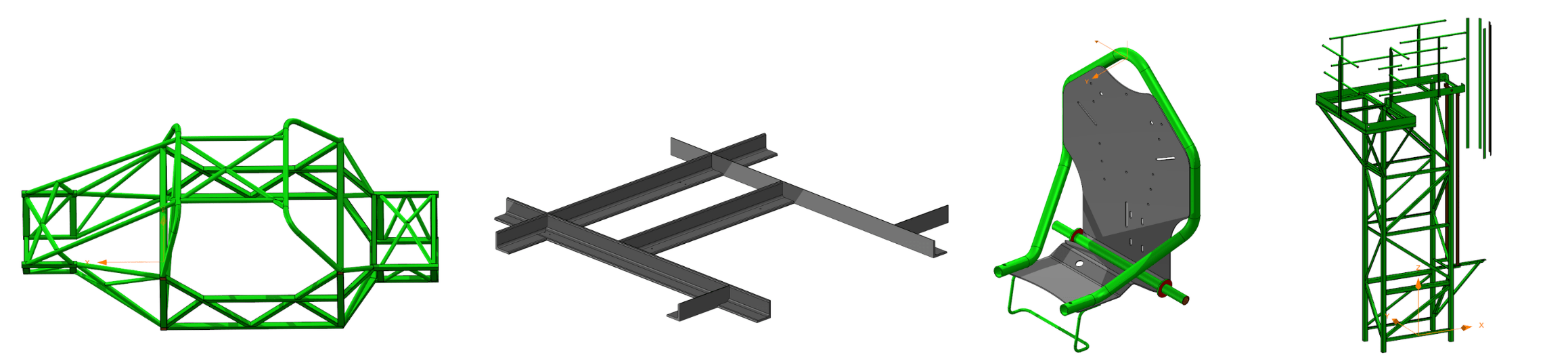

En découpe de tubes, les pièces à programmer peuvent être très différentes : tubes ronds, carrés ou rectangulaires, profilés en H, U ou L, sections non standards, épaisseurs variables… Les données CAO peuvent également provenir de différents logiciels et ne pas toujours contenir toutes les informations nécessaires à la fabrication.
C’est notamment le cas des connexions entre tubes : lorsqu’elles n’ont pas été définies lors de la conception, elles doivent pouvoir être créées au moment de préparer les pièces pour garantir leur assemblage.
Le logiciel CAO/FAO doit donc être capable de reconnaître les sections, d’analyser la géométrie des pièces et de préparer les opérations nécessaires à leur découpe, quelle que soit la diversité des données à traiter.
L’imbrication de tubes ne consiste pas simplement à positionner des pièces
Avant la découpe, l’imbrication de tubes détermine comment les pièces sont réparties sur les barres disponibles dans l’atelier afin d’utiliser efficacement la matière. Mais l’utilisation de la matière n’est qu’un des critères à prendre en compte. L’imbrication doit également respecter les contraintes liées au procédé de découpe et à la machine.
Trouver la disposition la plus performante nécessite donc de prendre en compte plusieurs critères simultanément. À partir des mêmes pièces et du même stock de barres, des algorithmes d’imbrication différents peuvent ainsi produire des résultats très différents.
Qu’est-ce qui détermine la qualité d’une imbrication optimisée ? Découvrez les principes de l’optimisation de l’imbrication de tubes.
Pourquoi la cinématique de la machine est-elle importante en découpe de tubes ?

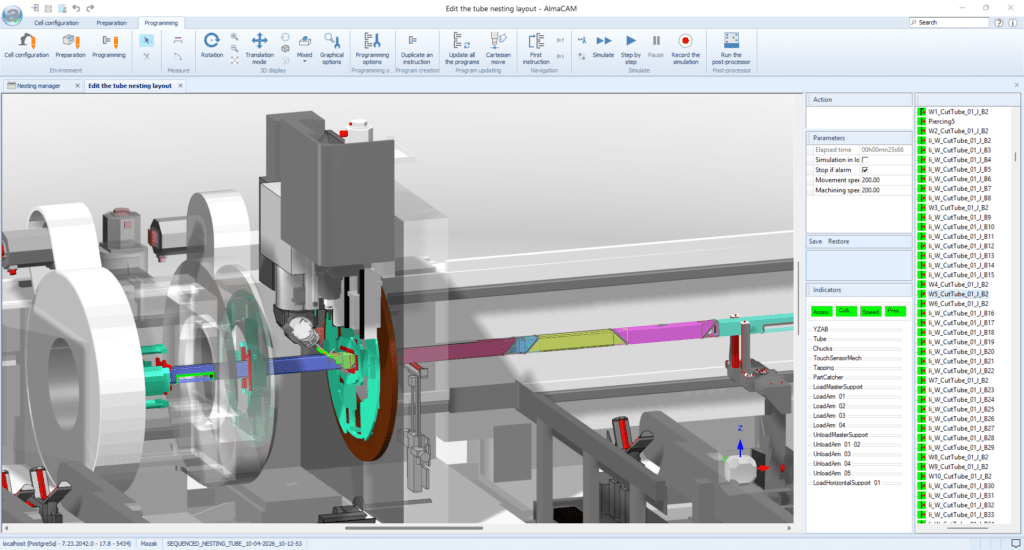

Une machine de découpe de tubes combine de nombreux éléments mobiles : axes rotatifs et linéaires, mandrins, supports, dispositifs de chargement et de déchargement… Leurs mouvements doivent être coordonnés tout au long de la découpe. Cette cinématique influence directement la qualité de coupe, la productivité et la sécurité de la machine.
Les pièces longues ajoutent des contraintes supplémentaires. La matière doit rester stable tout au long du processus, y compris lorsque la dernière coupe libère la pièce terminée. Un programme CN peut donc être théoriquement correct, mais impossible à exécuter dans de bonnes conditions si les mouvements et les contraintes réelles de la machine n’ont pas été pris en compte.
Programmer ne consiste donc pas uniquement à définir où la tête doit découper : il faut aussi déterminer comment la machine va positionner et déplacer
Pourquoi l’évitement des collisions est-il essentiel ?

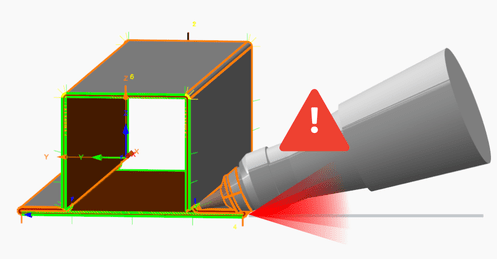

Les collisions constituent un risque important en découpe de tubes. La tête de découpe peut entrer en collision avec le tube ou le profilé, mais aussi avec les systèmes de serrage, les supports, les dispositifs de déchargement ou d’autres éléments de la machine. Les découpes complexes avec chanfreins augmentent encore ce risque.
Les conséquences peuvent être importantes : buses endommagées, production interrompue, pièces rebutées ou, dans les cas les plus graves, immobilisation de la machine.

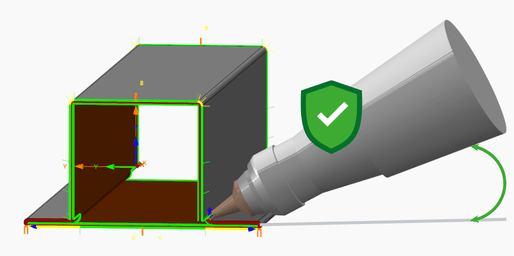

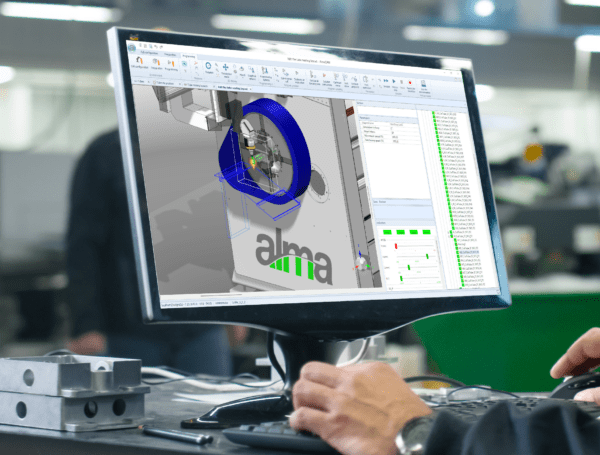

La détection des collisions doit donc faire partie intégrante de la préparation de la production. La simulation permet d’identifier les risques en amont et, lorsque cela est possible, d’adapter les trajectoires avant l’envoi du programme sur la machine.
Comment un logiciel CAO/FAO permet-il de gérer la complexité de la découpe de tubes ?
Gérer la complexité de la découpe de tubes nécessite de prendre en compte à la fois les caractéristiques des pièces, les contraintes de fabrication et le comportement réel de la machine. Un logiciel CAO/FAO performant tel qu’Almacam Tube doit relier ces différents éléments tout au long de la programmation.
Il doit notamment permettre aux programmeurs de :
- Gérer une grande variété de tubes et de profilés, y compris des sections et des géométries complexes
- Intégrer la cinématique réelle de la machine, avec ses axes, mandrins, supports et autres composants mobiles
- Anticiper les collisions avant la production en simulant les mouvements et en adaptant les trajectoires si nécessaire
- Automatiser les opérations propres à la découpe de tubes, comme les séquences de découpe, les entrées et sorties de coupe ou les attaches
- Optimiser l’utilisation de la matière et la production en tenant compte des contraintes des pièces et de la machine
L’intérêt est de gérer l’ensemble de ces opérations dans un même environnement de programmation, depuis la préparation de la géométrie jusqu’à la génération du programme CN adapté à la machine.
Points clés à retenir sur les défis de la découpe de tubes
- La découpe de tubes est plus complexe que la découpe de tôle car la géométrie, la cinématique de la machine et les contraintes de fabrication interagissent.
- L’imbrication de tubes doit combiner optimisation de la matière et contraintes de production.
- La cinématique de la machine influence directement la façon dont les pièces peuvent être découpées et programmées.
- La détection des collisions et la simulation permettent de sécuriser la découpe avant la production.
- Une découpe de tubes efficace nécessite un logiciel CAO/FAO capable de gérer la géométrie, l’imbrication, la cinématique, les collisions et la programmation comme un processus global.
